Samograditeljski elektronski kompleti
Samogradnja elektronskih naprav je ena izmed tistih veščin, ki se je preprosto ne morete naučiti iz knjig – prej ali slej morate prijeti spajkalnik in začeti.
Predstavljamo dva odlična DIY (Do It Yourself) kompleta, ki skupaj pokrivata širok razpon znanja: od prvega stika z vročo konico do resne uporabe zelo majhnih elementov SMD (Surface-Mount Device). Za ceno, ki je nižja od povprečnega kosila, boste v rokah imeli čisto pravo, delujočo elektroniko. Ne bo najboljša na svetu, bo pa vaša.
Za sestavljanje ne potrebujete profesionalne opreme. Zadostujeta spajkalnik s tanjšo konico (350–380 °C) in pasta za spajkanje. Prav prideta tudi povečevalno steklo in tanka pinceta. Priporočljive so še ščipalne klešče in kos bakrene mehke žice za odstranjevanje odvečnega materiala – zadnje bo še posebej uporabno pri montaži SMD mikrokrmilnika.
Prvi korak v svet spajkanja – digitalna ura

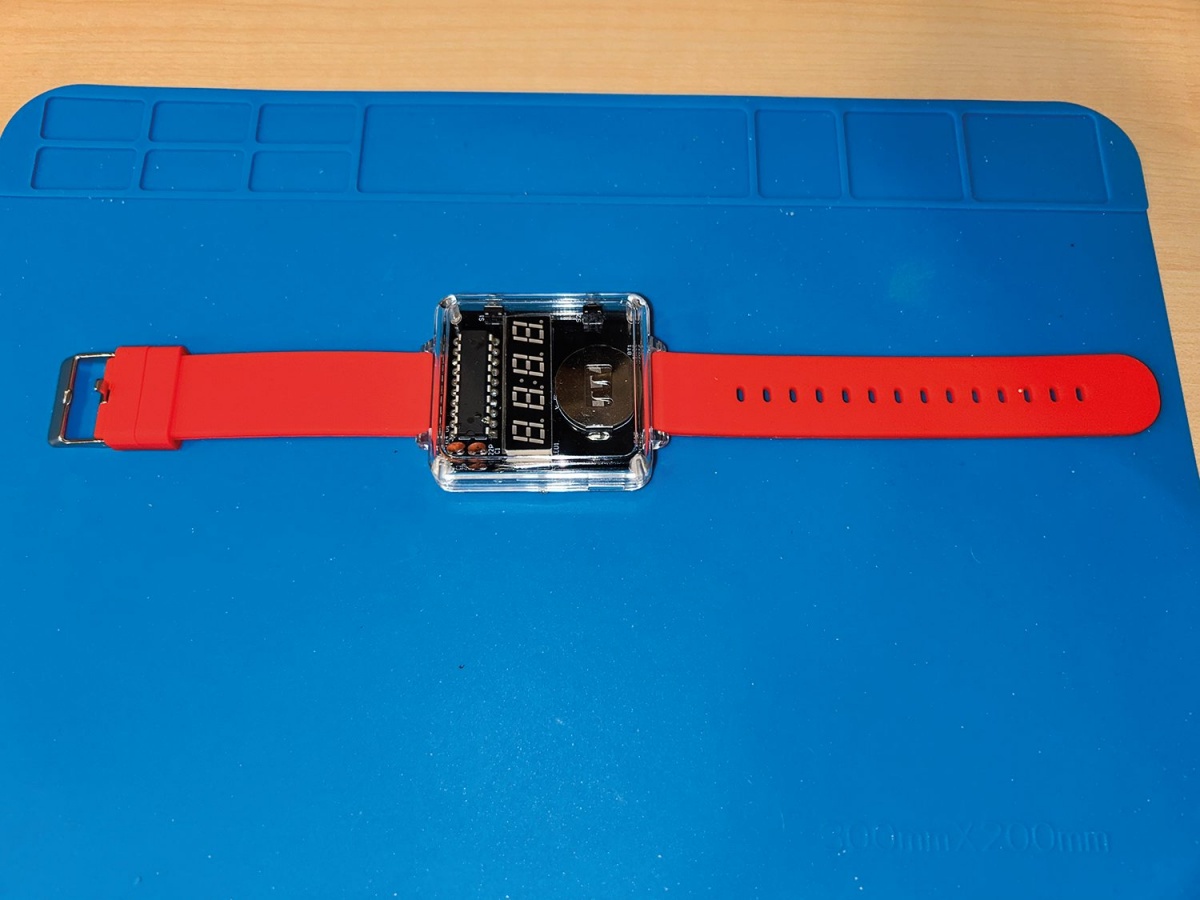

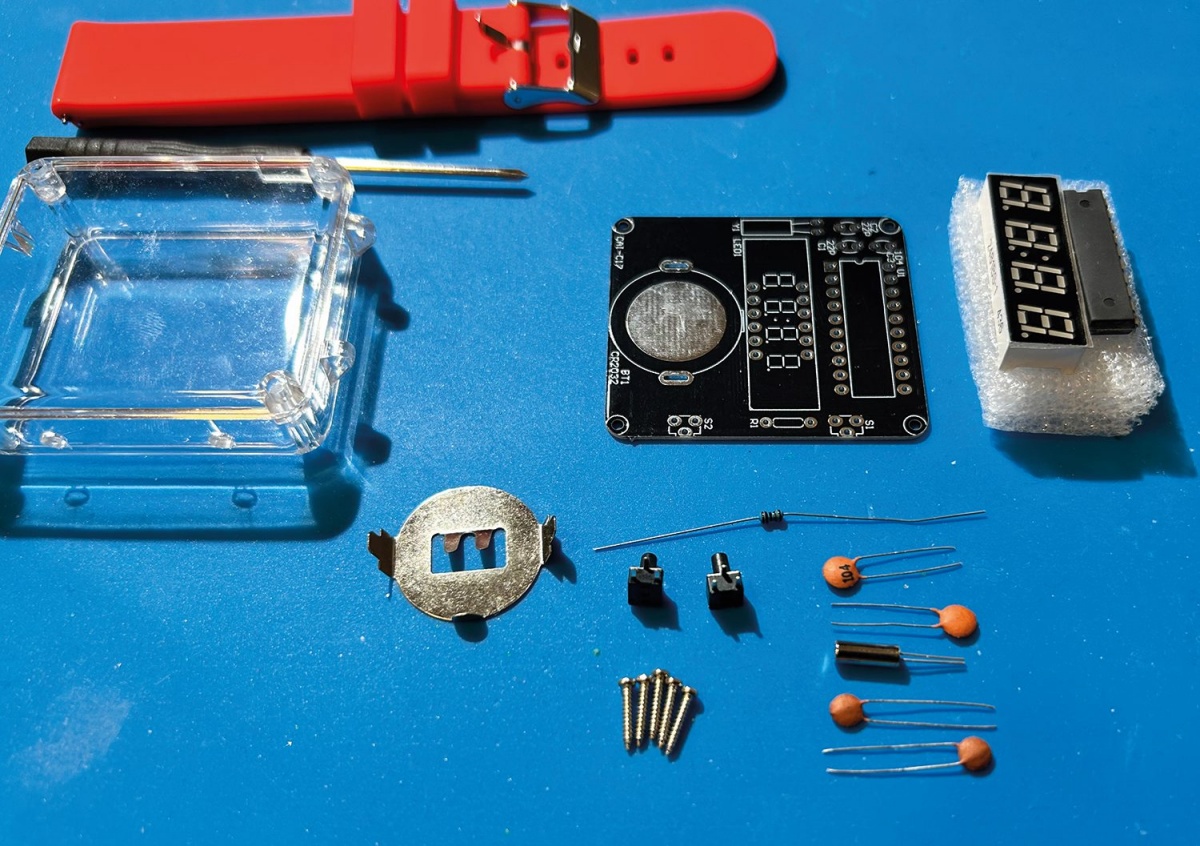

Komplet za izdelavo digitalne ure je primeren uvodni projekt za vsakogar, ki prvič drži spajkalnik v rokah. Tiskano vezje, vse komponente in navodila so vključeni v ceno – sestavljanje je dovolj preprosto, da uspe tudi popolnemu začetniku. Cena? Prava malenkost, običajno pod tremi evri. Baterija za ta denar seveda ni vključena.
Srce vezja je mikrokrmilnik STC11F02E, ki skrbi za vse: merjenje časa, upravljanje prikazovalnika in odzivanje na gumbe. Čas se prikazuje na 0,28-palčnem rdečem LED-prikazovalniku v 12- ali 24-urnem formatu, natančnost pa je ±1 sekunda na 24 ur – kar je za projekt, ki stane manj kot pivo, povsem sprejemljivo. Napaja se z gumbno baterijo CR2032, brez kablov in zunanjega napajalnika.

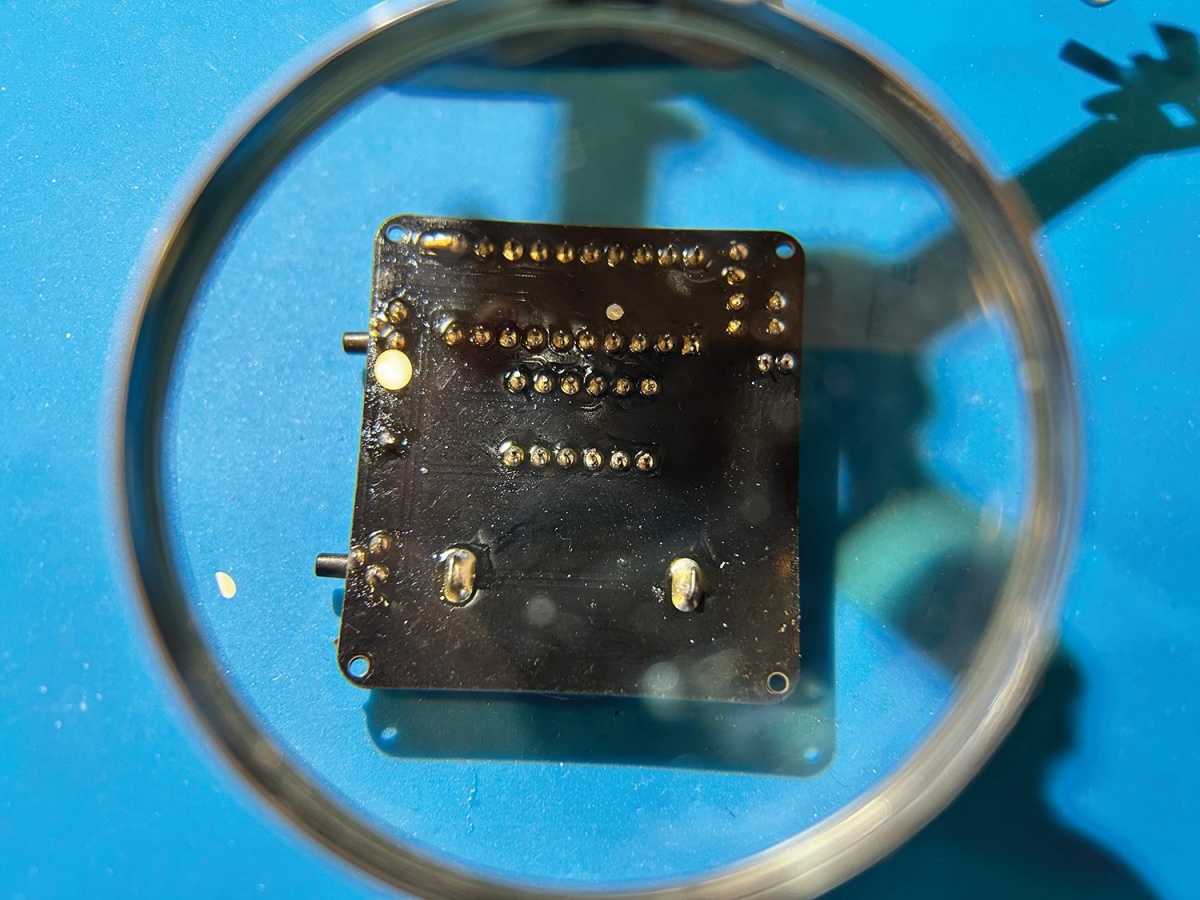

Dve spajkalni povezavi na vezju omogočata izbiro med 12- in 24-urnim formatom ter med načinom stalnega prikaza ali varčevanja z energijo. Za nastavljanje časa sta na voljo dve tipki. Vse pozicije komponent so natisnjene neposredno na ploščici, vse komponente so THT (through hole technology), spajkanje poteka od najnižjih proti najvišjim komponentam, celoten čas sestave pa je približno 30 minut.

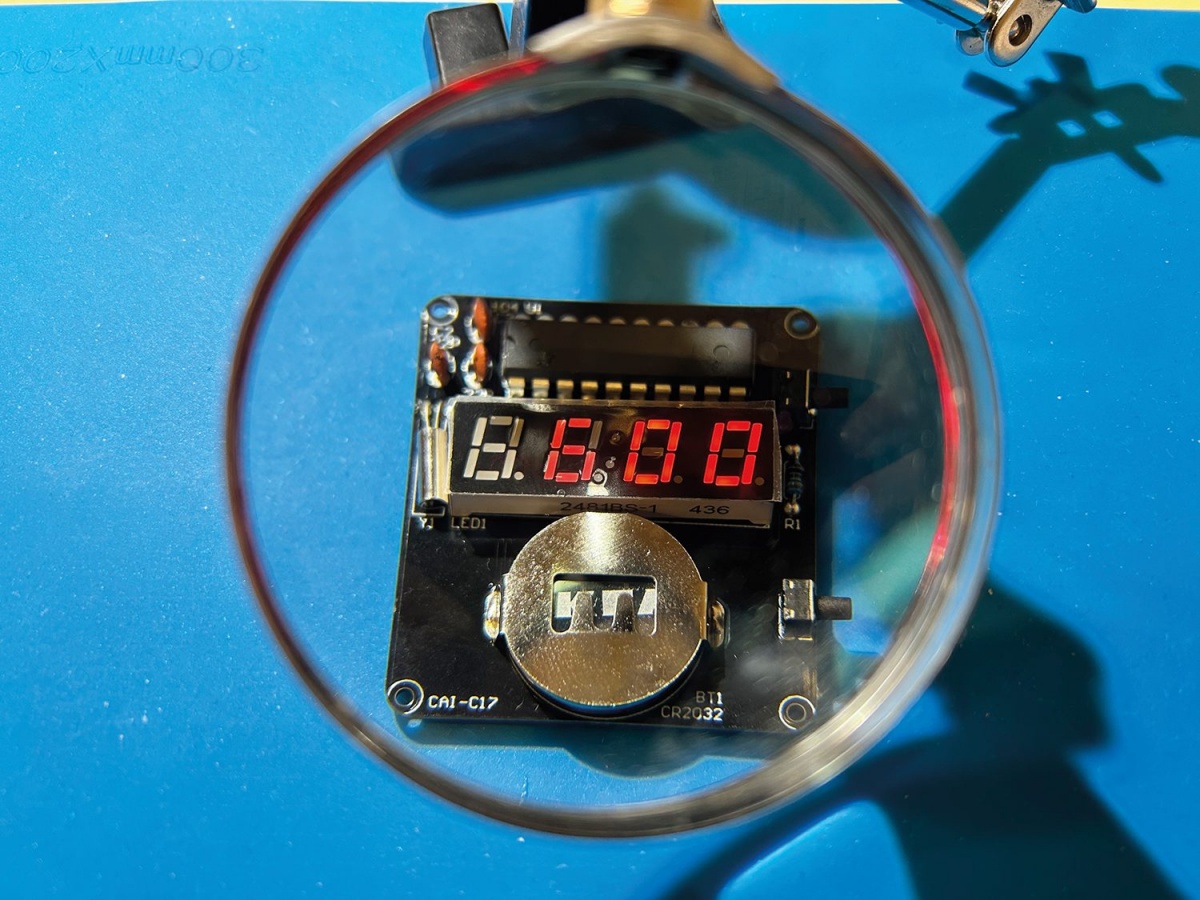

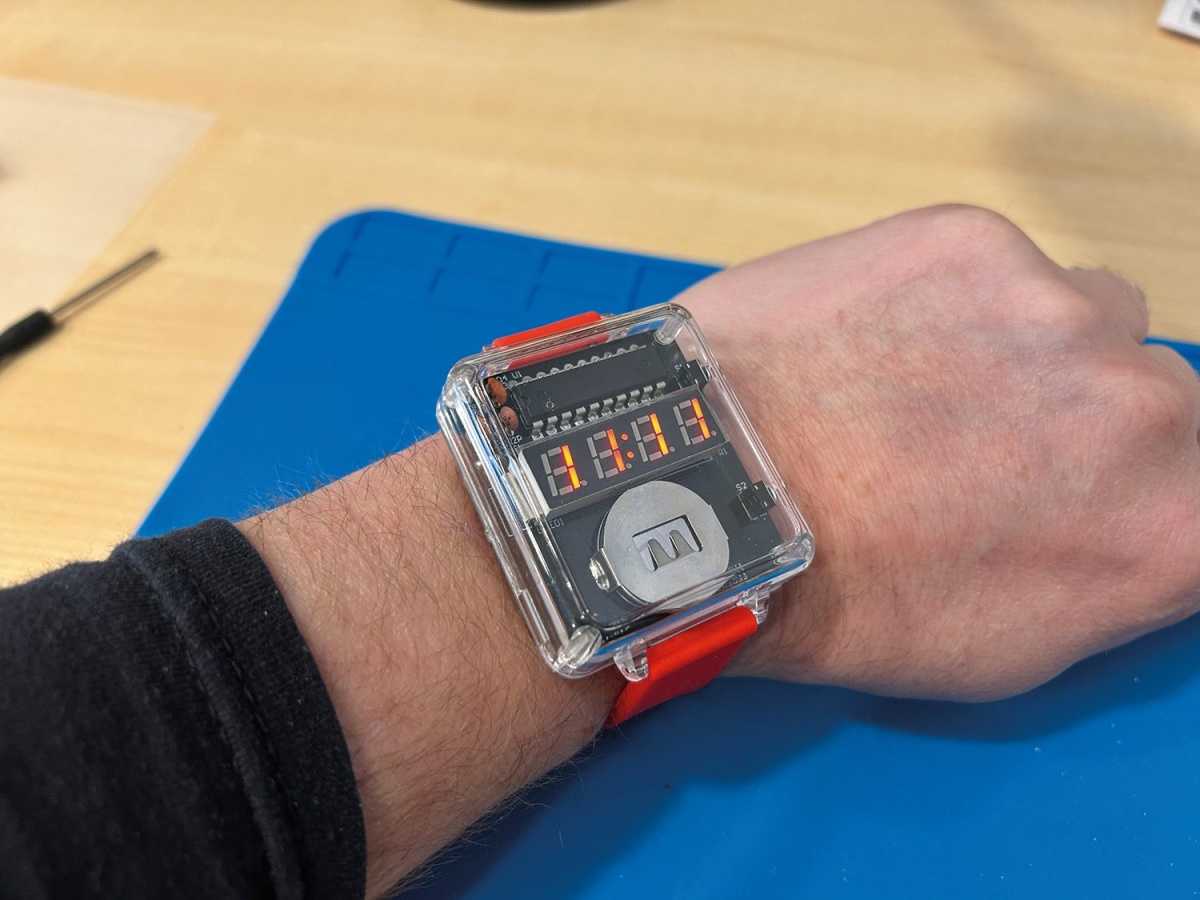

Ko ura prvič zasveti z rdečimi številkami, je zadovoljstvo neprecenljivo. Razumete, kaj ste naredili, in vidite, kako posamezni deli skupaj tvorijo delujočo napravo.
Naslednja raven – osciloskop

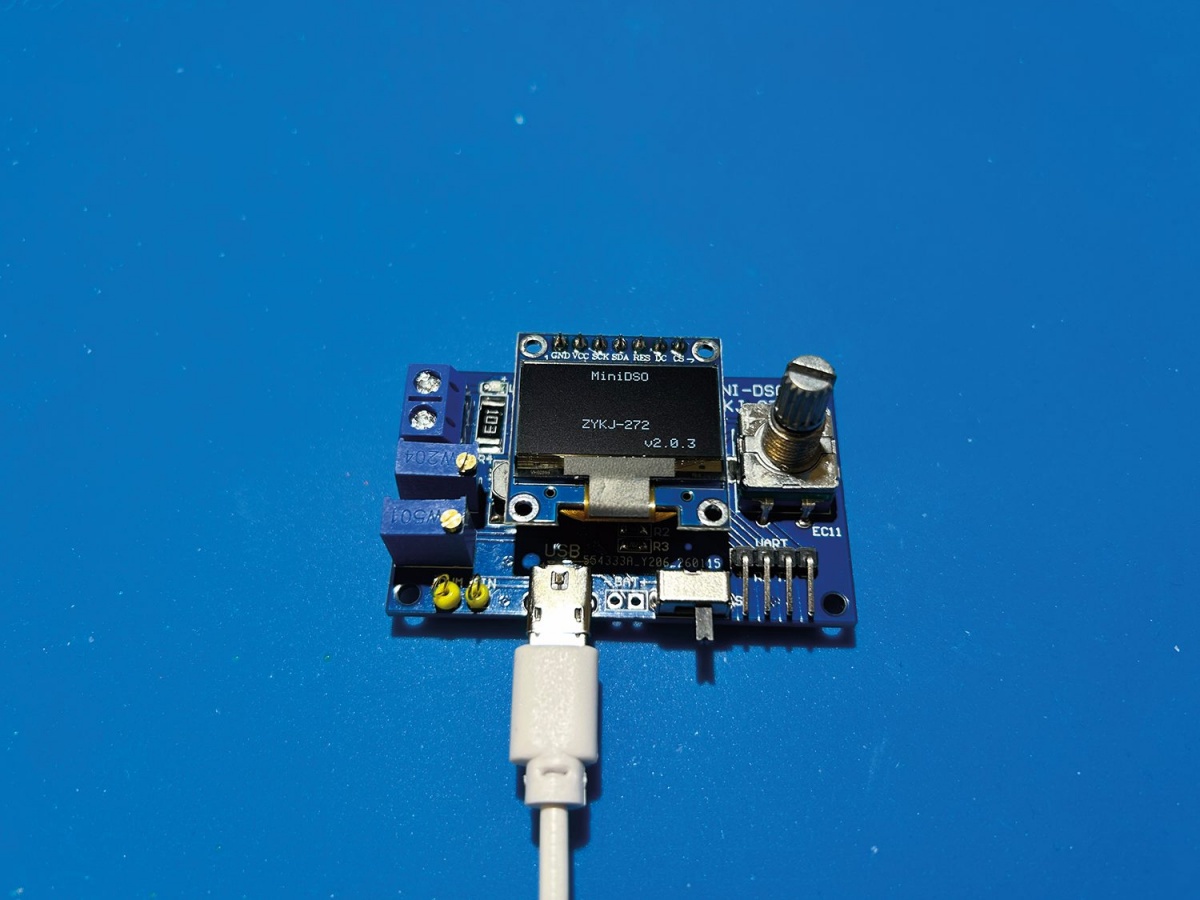

Pravi izziv za tiste, ki ste že presegli začetno stopnjo, je komplet za sestavo digitalnega osciloskopa Min1-DSO. Originalni model tajvanskega proizvajalca JYE Tech DSO138 stane med 20 in 30 evri, Min1-DSO pa je njegova cenejša alternativa, za manj kot 10 evrov.
Jedro je mikrokrmilnik STC8K8A, signal se prikazuje na 2,4-palčnem zaslonu, napajanje poteka prek mikro USB ali zunanje baterije, EEPROM pa poskrbi, da si naprava zapomni nastavitve tudi po izklopu.

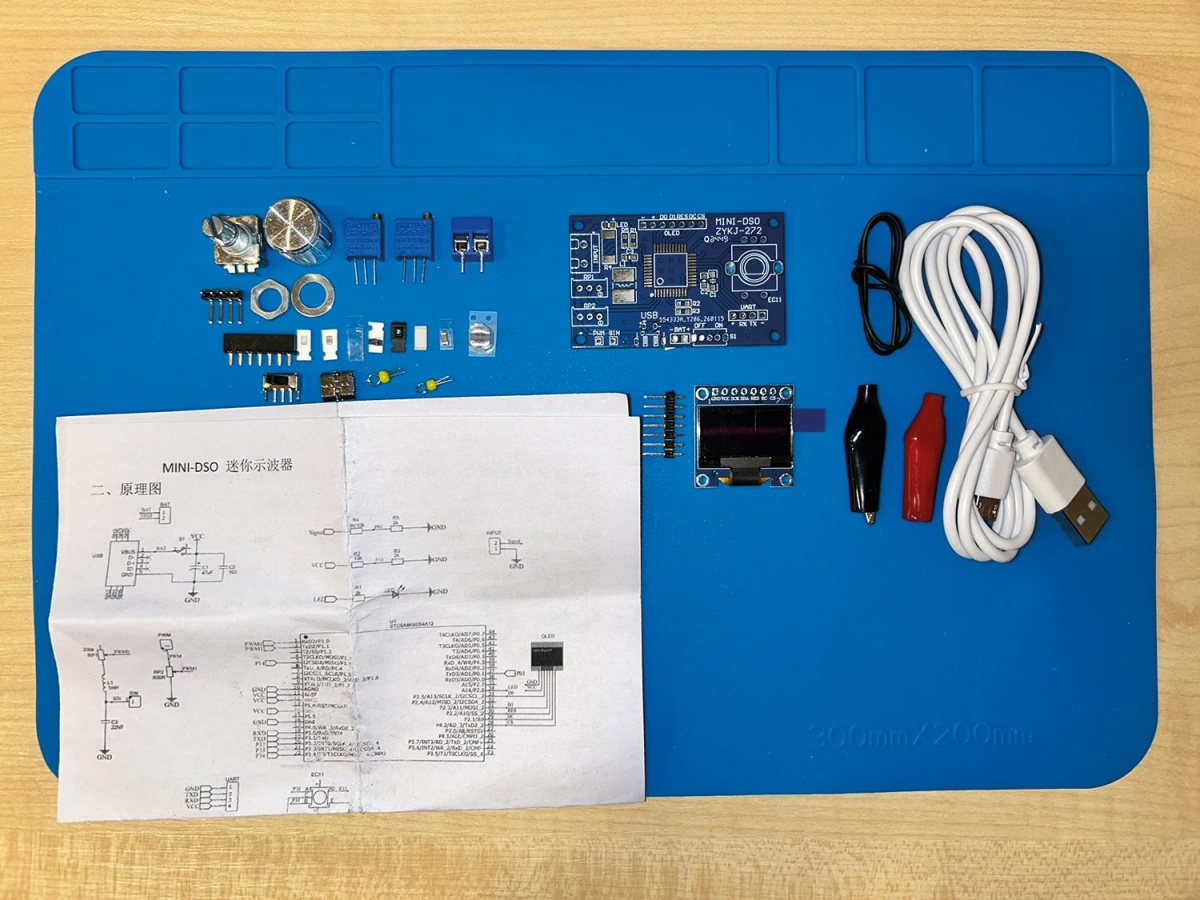

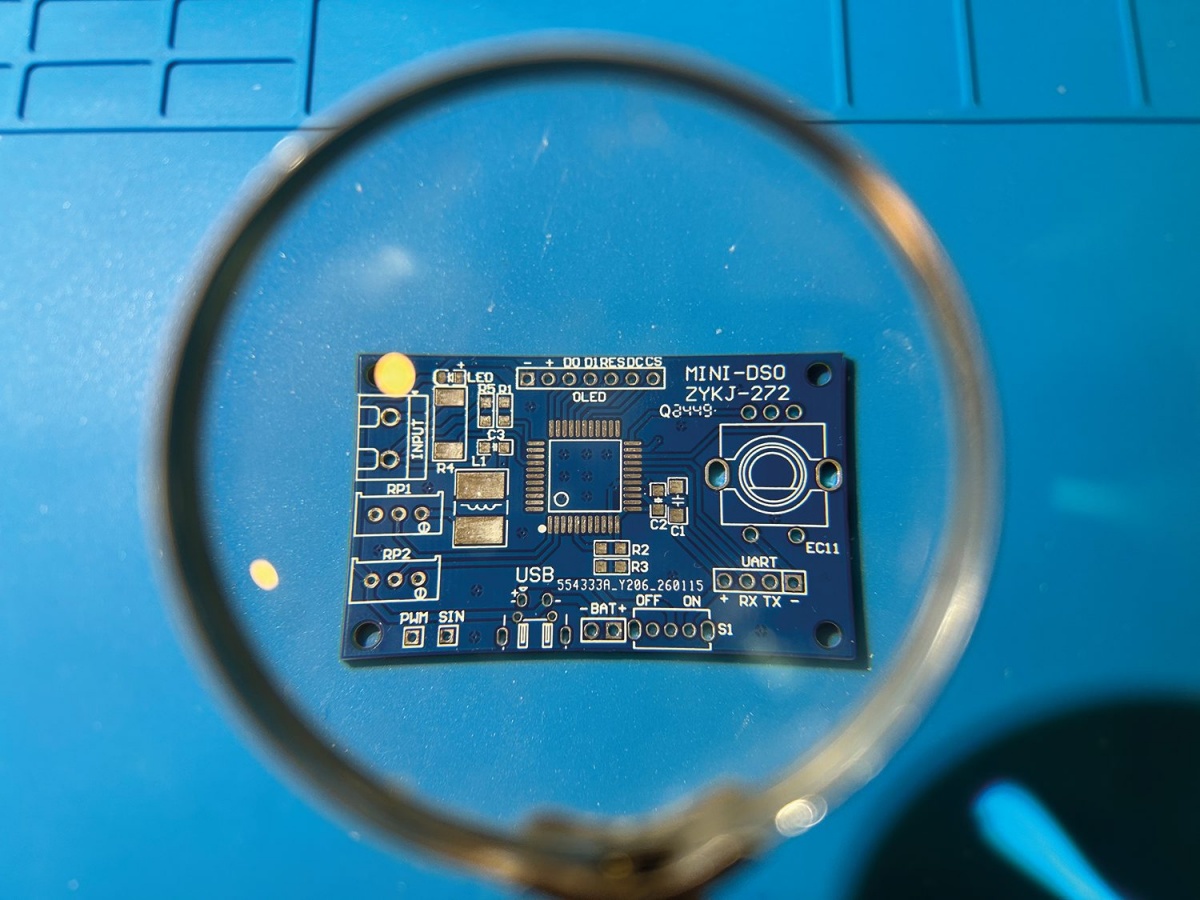

V vrečki vas pričaka kopica izredno majhnih SMD-komponent in mikroprocesor, katerega spajkanje bo za marsikoga prvi resnični izziv. Preden se lotite dela, toplo priporočam ogled videa o spajkanju SMD.
Edina prava pomanjkljivost tega kompleta so navodila – saj jih skorajda ni. Priložena shema se zdi, kot da sploh ne sodi k temu projektu, zato bo brskanje po internetu za fotografijo sestavljenega vezja nujno opravilo pred začetkom dela.

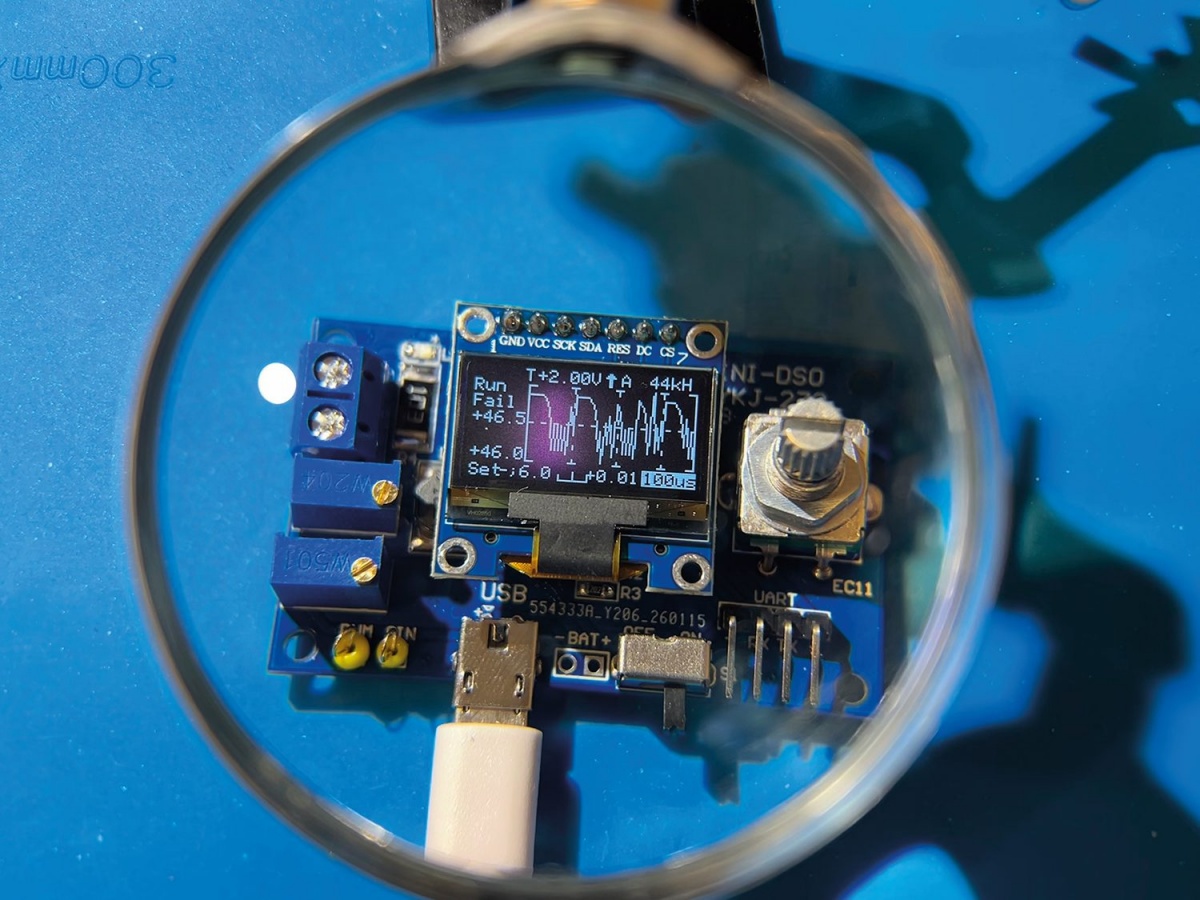

Osciloskop podpira tri načine proženja: avto, normalni in enojni, vgrajeni testni signal 1 kHz/3,3 V pa omogoča enostavno kalibracijo. Ko je sestavljen, postane resnično koristen pripomoček za opazovanje signalov v projektih Arduino ali ESP32, preverjanje avdio izhodov in analizo senzorskih signalov. Seveda pa ta napravica ni in ne more nadomestiti pravih osciloskopov.
Dve stopnji znanja, ena učna pot
Oba kompleta skupaj tvorita naravno učno pot. Začnete z uro, naučite se ravnati s spajkalnikom in dobite občutek za gradnjo elektronike z lastnimi rokami. Ko ura zasveti, ste pripravljeni na naslednji korak. Z osciloskopom greste globlje v svet spajkanja SMD. In ko na zaslonu prvič zagledate čisto obliko signala, razumete, zakaj je bil izziv vreden truda.
Ura: DIY LED Watch Kit
Cena: 3 EUR
[X] Zadetek v polno
[] Meh
[] Nateg
Osciloskop: DIY osciloskop Min1-DSO
Cena: 8–10 EUR
[X] Zadetek v polno
[] Meh
[] Nateg
